Bonjour à tous.

Je présente ici mon nouveau projet, qui ne fera pas plaisir au Chef, mais qui me fait plaisir à moi, ce qui est le principal…. Twisted Evil Twisted Evil Twisted Evil .

C’est un montage imprévu, car après la fin de mon Mosquito, je pensais m’attaquer sérieusement au montage de ma série au 1/48 de deux F-16 MLU (A&B) accompagnés des 5 avions initialement prévus pour les remplacer au sein de la Composante Air belge.

Mais le 350Sqn basé à Florennes cherchait  une maquette récente de F-16 pour en remplacer une qui avait disparu dans leur bar. Comme ils avaient déjà un F-104G à leurs couleurs au 1/32, et que de mon côté j’avais une boite Hasegawa de F-16A Block 15 à la même échelle et dont je ne savais que faire, je leur ai proposé de monter le kit pour eux. La 350, c’est quand même mon escadrille fétiche, celle où j’ai commencé ma carrière comme crew-chief (pistard pour nos amis Français)..... c’est une vieille histoire que les moins de vingt ans (et même de trente ans) ne peuvent pas connaître !

Après discussion avec le CO et l’officier « Public Relations », il a été décidé de monter l’avion train rentré sur un socle « in flight », et de représenter le FA-129 tel qu’il a été peint l’an dernier pour commémorer le 75ème anniversaire du Squadron.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253423669015733496

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253523669015733497

Voilà pour la genèse de ce projet.

Le kit Hasegawa, réf. S25-5000 est d’assez ancienne facture, moulé en très fin relief pour les jointures des panneaux et en creux pour les trappes.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910444923669015660320

Il est très (très) faux au niveau de pas mal de panneaux, mais comme de toute façon les F-16A MLU belges ont reçu plein de modifs et de renforts, le plus simple sera de tout poncer et de regraver. Quatre exemples qui en disent long sur le travail de mise à niveau à réaliser :
Le dos de l’avion :

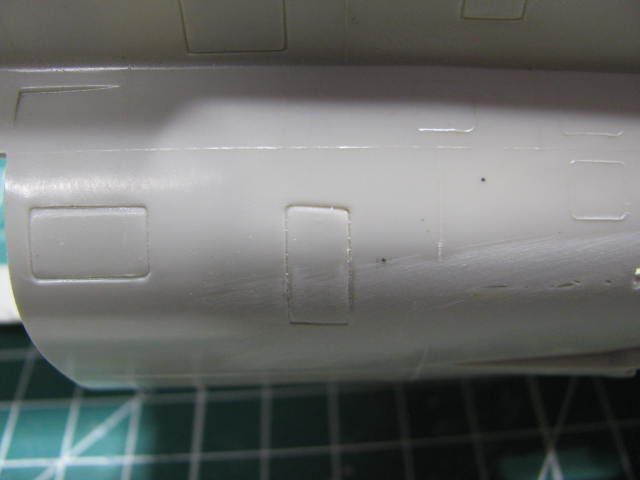

Pour Haseg :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055923669015738533

En réalité :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110060023669015738536

Le panneau du JFS (turbine auxiliaire de démarrage), en arrière de la baie de train principal gauche :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055923669015738534

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110060023669015738537

Complètement oubliée par Hasegawa, la sortie d’air chaud de l’ECS (système de conditionnement d’air, en avant de la baie de train principal gauche)

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055923669015738535

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110082823669015738540

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110082623669015738539

Pour convertir un F-16A en MLU, il existe différents kits résine chez différents fabricants, mais pour ma part, j’ai commandé le set PWMP 3205 pour le pied de dérive et le 3208 pour les antennes et d’autres détails. C’est un fabriquant belge, et il produit de belles choses.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253423669015733493

Les renforts de structure existent chez Daco, mais comme j’ai les avions sous la main tous les jours, le plus simple sera de les mesurer et de les reproduire en fine carte plastique.
Pour terminer le tour de l’aftermarket, j’ai aussi craqué pour une tuyère en résine de chez KASL Hobby (Réf 32003) car la tuyère du kit est très tristounette. C’est un peu cher, mais la qualité du moulage est époustouflante :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055723669015738527

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055823669015738529

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055823669015738528

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055823669015738530

J’ai aussi commandé le tube Pitot (et les AOA, capteurs d’angle d’attaque) chez Master Réf. 32032 (c’est devenu incontournable tellement c’est beau et solide) :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055823669015738531

et les Static Dischargers (disperseurs d’électricité statique) Réf. 32084 :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18053110055923669015738532

En ce qui concerne la déco, on a décidé d’appliquer les teintes anglaises d’époque, car l’avion a été décoré à l’aide de grands stickers imprimés et les teintes obtenues n’ont qu’un très vague rapport avec les teintes réelles. Le vert « sapin » et le brun « choux rouge cuit » n’étaient pas vraiment une réussite ! Il eût été bien plus simple et réaliste de peindre la déco, mais bon….
Quant aux marquages, ceux du fuselage ne posent pas de problème avec des pochoirs, et pour ceux de la dérive, Shyhart m’a assuré que la planche sortirait au 1/72 et au 1/48 pour la fin de l’année, et qu’il m’en ferait imprimer une au 1/32. Il aime bien la 350 Sylvain, ça aide !

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253423669015733494

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253423669015733495

Allons-y pour le montage !

La boite en ma possession m’a été donnée par Fliegerfreund il y a quelque temps. Un sauvage ou un hippie avait commencé à la monter en lui appliquant des teintes psychédéliques, et j’ai donc commencé par plonger tout ce qui avait été monté dans le liquide de frein pour tout décaper et décoller. Voilà une idée des teintes qui avaient été appliquées….genre Bouglione quoi !

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253323669015733492

Après décapage, décollage et nettoyage à l’eau bien chaude savonneuse, voilà les pièces dégrappées remises à neuf :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052802253323669015733491

J’ai commencé le remontage par la partie la plus difficile (je trouve) sur un F-16 : l’entrée d’air. Cette grande bouche demande beaucoup de travail car l’intérieur en est bien visible, et donc doit être parfait au niveau raccords.
Elle est intégrée à la partie frontale inférieure du fuselage, et cela représente 5 pièces à ajuster parfaitement.
Voilà d’abord les deux parties du conduit et l’entrée d’air proprement dite :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482623669015660326

On voit que les pièces ont subit quelques dégâts au décollage, mais rien de bien grave :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482623669015660327

Une fois ces trois pièces collées ensemble, les deux parties du fuselage avant inférieur viennent se coller autour, en même temps que les cloisonnements des baies de train principal. (Ces derniers ne sont pas indispensables car l’avion sera train rentré, mais ça aide à la rigidification de l’ensemble).
J’ai ajouté de petits bouts de carte plastique pour aider à aligner parfaitement les demi coquilles :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482623669015660328

Malgré tout, il va falloir mastiquer car il y a des décalages importants entre les différents pièces :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482723669015660330

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482723669015660329

Après ponçage on obtient un résultat très propre :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482723669015660332

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482723669015660331

Ensuite on s’attaque à plus compliqué : l’intérieur de la veine d’air.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804580223669015733688

L’ovale du conduit n’est absolument pas respecté par Hasegawa, et il va falloir mastiquer plusieurs fois pour reproduire quelque chose de propre :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804352723669015733671

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804352823669015733673

Pour aider au ponçage, j’ai lissé le mastic à l’acétone :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804352823669015733672

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804352823669015733674

YAPUKA poncer ce premier enduit, puis probablement en remettre une couche ou deux.

En attendant, une pose à blanc sur la partie inférieure du fuselage montre que l’ajustage va demander un peu de travail :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18040910482923669015660337

De toute façon il faut arriver à ça, donc il y aura du travail :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804575923669015733687

Ensuite il faudra graver toutes les lignes de panneaux, graver les details et apporter toutes les modifs propres à nos avions. Voilà ce qu’il faudra arriver à reproduire :

Le bourrelet autour le la lèvre de l’entrée d’air :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804580623669015733689

Les renforts, trous de fixation et détails divers sur les côtés de l’entrée d’air :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804581323669015733690

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804582223669015733692

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804582423669015733693

Plus loin vers les baies de train, il y a des reliefs à créer sur certaines tôles :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804581823669015733691

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18052804582923669015733694

Tous ces détails sont en cours de mesurage pour constituer un dossier de modifs solide.

La suite va arriver….

Bons montages !

_________________
"Cent fois sur le métier tu remettras ton ouvrage..."


General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18012511144923669015499785                 General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18012511144723669015499781

Montages en cours:
Belgian Spad VIIc Roden 1/32  https://pam2013.forumactif.org/t585-spad-viic-aeronautique-militaire-belge-roden-1-32
General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32   https://pam2013.forumactif.org/t601-general-dynamic-f-16amlu-fa-129-baf-hasegawa-1-32
Lockheed F-104N/F-104G Hazegawa 1/48   https://pam2013.forumactif.org/t210-duo-f-104n-nasa-f-104g-baf-hazegawa-1-48
Revenir en haut Aller en bas
TEMPEST
Admin
TEMPEST

Messages : 1792
Date d'inscription : 25/09/2013
Age : 61
Localisation : DIJON

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Empty
MessageSujet: Re: General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32    General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Icon_minitimeMar 5 Juin - 16:32

ben le chef il ose po lire parce que les chalumeaux ça commence au mastic et pis ça fini à la lime bâtarde et au papier de verre 60, je connais moi!!!!

bon courage c'est encore un rude défi que tu te mets ...

_________________
je sais que je suis un imbécile mais, comme je suis heureux, je n'aime pas qu'on me le rappelle !


Montage en cours :  Hurricane - Bader- 1/48 Tamiya


retrouvez moi sur SKYPE sous COTIN21
Revenir en haut Aller en bas
https://pam2013.forumactif.org
erik91410

erik91410

Messages : 423
Date d'inscription : 15/01/2015
Age : 59
Localisation : 91410 Authon-la-Plaine

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Empty
MessageSujet: Re: General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32    General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Icon_minitimeMer 6 Juin - 6:08

Alors là, moi qui ne suis pas du tout chauffagiste (ou plombier comme vous voulez ... bref, les chalumeaux quoi !), moi je m'installe parce qu'il y a de l'école de maquettisme ici ! Dingues les différences entre le kit et les photos de détail de l'avion (c'est toi qui a photographié ?), sacré challenge que tu te fixes ... tout ça pour terminer dans un bar d'escadrille !

Les photos des pièces déjà peintes sont ... comment dire ? ... surprenantes ! flower Pour le coup du lissage du mastic à l'acétone, je note. Je n'aurais jamais osé de peur que ça n'attaque le plastique...

_________________
On entend souvent la remarque :“Il parle trop”. Mais a-t-on jamais entendu : “Il écoute trop” ?" - Antoine de Saint-Exupéry
Revenir en haut Aller en bas
http://icaruswings.unblog.fr/
flyingtiger

flyingtiger

Messages : 1099
Date d'inscription : 23/10/2013
Age : 50
Localisation : bain de bretagne (35)

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Empty
MessageSujet: Re: General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32    General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Icon_minitimeJeu 7 Juin - 20:53

bon voilà un sujet interessant qui va me chagriner .

avec tous les f-16 belges en stock que j'ai j'espere pas à avoir a tout charcuter faudra que je verifie  le revell et le fujimi au 1/72.

autre mauvaise nouvelle....... cette déco syhart......... encore du belge il va avoir plus de déco belges au catalogue que de française

bon courage pour la suite
Revenir en haut Aller en bas
Navy-Spooke

Navy-Spooke

Messages : 2529
Date d'inscription : 09/10/2013
Age : 55
Localisation : Senzeilles Belgique

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Empty
MessageSujet: Re: General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32    General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Icon_minitimeMer 27 Juin - 9:58

erik91410 a écrit:
Alors là, moi qui ne suis pas du tout chauffagiste (ou plombier comme vous voulez ... bref, les chalumeaux quoi !), moi je m'installe parce qu'il y a de l'école de maquettisme ici ! Dingues les différences entre le kit et les photos de détail de l'avion (c'est toi qui a photographié ?), sacré challenge que tu te fixes ... tout ça pour terminer dans un bar d'escadrille !

Les photos des pièces déjà peintes sont ... comment dire ? ... surprenantes ! flower Pour le coup du lissage du mastic à l'acétone, je note. Je n'aurais jamais osé de peur que ça n'attaque le plastique...

Oui Erik, les photos sont de moi.

Quant à terminer dans un bar d'escadrille, c'est vrai, mais quelle escadrille!!!!

Je confirme que l'acétone attaque le plastique, c'est bien l'intérêt d'ailleurs, mais ça nécessite d'être délicat avec le pinceau de lissage (brosse plate).

@ Dom

Ne te chagrine pas, au 1/72 seuls certains détails valent la peine d'être reproduits.


Allez hop, on s'y remet!
Déjà près d’un mois depuis mon dernier post ! A cette cadence-là, j’en ai pour 10 ans !
Non, je rigole. J’ai décidé de me coucher plus tôt mais de me lever plus tôt aussi et de profiter de deux heures avant le boulot pour maquetter aux aurores, en pleine forme après mon premier café ! Merci Pierre pour cette idée….il se reconnaîtra !

J’en avais fini avec les premiers mastics sur l’entrée d’air, et avant de commencer les modifs et la gravure, je voulais ajuster la porte de la nose wheel et passer un primer de contrôle.

La porte a nécessité quelques ajustages avant d’accepter de rentrer dans son logement. J’ai aussi du coller quelques petites cales dans les coins de la baie pour soutenir la porte et deux renforts sur la porte pour la rigidifier :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254823669015781418

Maintenant elle est flush avec le dessous du fuselage:

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254823669015781417

Comme elle ne sera pas étanche et que je ne veux pas voir des boues de ponçage s’infiltrer et risquer de compromettre la peinture, je collerai la porte plus tard. En attendant j’ai masqué la baie pour préserver les zones de collage :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254823669015781419

Deux couches de primer Tamiya en bombe plus tard, quelques défauts apparaissent :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255323669015781433

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255223669015781431

Décidément, le mastic Tamiya présente trop de retreinte pour les gros trous, j’aurais dû boucher à la cyano :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255323669015781432

Les plus gros défauts se trouvent dans l’entrée d’air, je m’en doutais….

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255323669015781434

J’ai mastiqué ces défauts, restera…à poncer…

La suite logique est de s’occuper du dessous du fuselage, puisque c’est sur cette pièce que l’entrée d’air devra être collée.
Première étape, reboucher toutes les gravures en relief fausses ou fantaisistes, ainsi que les lignes de panneaux en relief.
Sous le strake avant gauche, tout est faux ou grossier :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254923669015781420

Sous le strake arrière gauche, seule la trappe du single point refueling pourrait convenir, mais je n’ai pas encore documenté cette zone et il faudra mesurer pour contrôler si cette trappe est bonne ou pas. En attendant, je la laisse :

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254923669015781421

Sous le strake avant droit, tout est faux aussi, et à l’arrière droit la même remarque qu’à gauche : peut-être que la trappe du single point defueling et de la master fuel shutoff valve sont bonnes, mais à vérifier. De la même manière, tant à droite qu’à gauche, les positions et la taille des chaff and flare dispensers devront être vérifiés, mais de toute façon creusés.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255223669015781428

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255223669015781429

Pour le bouchage : cyano. C’est tendre à poncer quand ça vient de sécher, et dur à regraver pour obtenir une gravure nette.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711254923669015781423

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255123669015781426

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255023669015781424

Ponçage à sec 120 puis 240, ponçage à l’eau 320, restera à poser un primer de contrôle mais je dois d’abord vérifier les panneaux qui restent.

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255023669015781425

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255123669015781427

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18062711255223669015781430

La suite arrive…

Bons montages !

_________________
"Cent fois sur le métier tu remettras ton ouvrage..."


General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18012511144923669015499785                 General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  18012511144723669015499781

Montages en cours:
Belgian Spad VIIc Roden 1/32  https://pam2013.forumactif.org/t585-spad-viic-aeronautique-militaire-belge-roden-1-32
General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32   https://pam2013.forumactif.org/t601-general-dynamic-f-16amlu-fa-129-baf-hasegawa-1-32
Lockheed F-104N/F-104G Hazegawa 1/48   https://pam2013.forumactif.org/t210-duo-f-104n-nasa-f-104g-baf-hazegawa-1-48
Revenir en haut Aller en bas
Contenu sponsorisé




General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Empty
MessageSujet: Re: General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32    General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32  Icon_minitime

Revenir en haut Aller en bas

General Dynamic F-16A(MLU) FA-129 BAF Hasegawa 1/32
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [Italeri] General Dynamic F-16
» Le General Matthew"Bunker" RIDGWAY
» STAR WARS: GENERAL GRIEVOUS Premium format
» Dodge Charger " general Lee" fait version stock
» Dynamic Photo HDR

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
PASSION AVIATION MAQUETTE :: LA GALERIE DE SYLVAIN alias NAVY-SPOKE :: LES MONTAGES PAS A PAS DE SYLVAIN-
Sauter vers:
