Deux Pfalz D-III / D-IIIa et demi, 1/72

Tout de suite, la suite: les 3 fuselages bruts de démasquage après pschittage de l'alu TS30, et peinture de la sous-couche sous les losanges en "ivoire" sur le D-IIIa bleu. La différence d'aspect entre les zones peintes en "silver dope" et les panneaux en alu est intéressante. La brillance de l'alu sera un peu estompée avec un vernis satiné:


Les hélices après application des logos et d'une dernière couche de Klir. La 2° en partant de la gauche est une Axial à coup sûr (on voit les logos sur une photo d'époque). D'après leur forme, j'ai déduit que les autres sont 2 Wolff et une Garuda (à droite) mais sans certitude:


L'aile supérieure du D-III de Stark. Le radiateur a été repeint en gunmetal puis drybrushé à l'alu. Les guignols ont été refaits en CP (méthode: j'ai découpé une portion d'un gros tube et j'en ai débité des tranches, ainsi tous les guignols sont identiques). J'ai évidé les croix avant la pose (en haut), et ensuite on retouche en noir (en bas):


Dans la boite "D-IIIa", MAC Distribution a inclus la déco à losanges oranges de von der Marwitz, mais il n'y a que les croix et les n° de série...pour les zones oranges, il faut se débrouiller. J'ai donc imprimé les tours des zones oranges en noir, en utilisant le plan au 1/72 scanné comme gabarit. Pour la dérive et le gouvernail, il faudra le faire à main levée à la peinture noire...

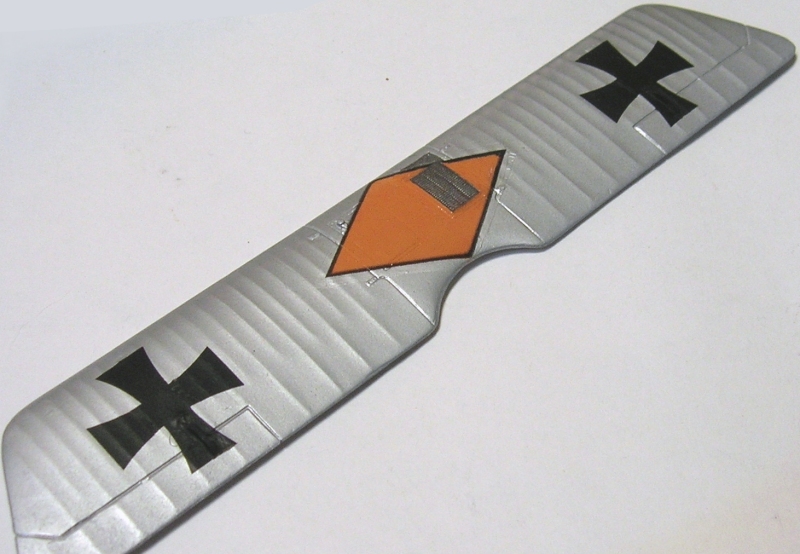

Application sur l'aile supérieure. J'ai ensuite mis les croix. Sur la planche de ce kit, les décals sont totalement pourris. "Jamais vu çà en 40 ans de maquettisme" comme dirait Aimé Césaire dans H...les croix se sont littéralement désintégrées à la sortie du bain, ce que vous voyez ici est un puzzle ré-assemblé et des retouches à la peinture noire. Ce qui m'inquiète c'est la pose du n° de série de cet avion. A mon avis je vais être bon pour l'imprimer...


Le fuselage du D-IIIa de von der Marwitz après une bonne couche de Klir et quelques ajouts: simulation du bois aux raccords d'aile, du cuir sur le boudin du cockpit. On voit aussi les détails en alu adhésif en surépaisseur: charnières du gouvernail, renforts de plan fixe:


Et bientôt le plat de résistance: losanges sur les ailes de Böhning et surtout, création des gabarits et pose des ailes supérieures...

Quand j'ai passé une couche de Klir pour les emprisonner, les croix "reconstituées" sont parties en cloques et en lambeaux. Décidément irrécupérables...et le reste de la planche doit être pareil.

J'avais scanné la planche donc je n'ai eu qu'à imprimer la déco de cet avion, ce qui me permet de récupérer les croix et d'avoir le reste (n° de série, autres croix, stencils) en double au cas où.

j'ai mis en place les tours noirs en décals des zones orange de l'avion de Marwitz, et j'ai peint en gris-vert "Idflieg" les panneaux d'accès. L'arête de la dérive et le tour du gouvernail en noir devront être faits à la peinture noire à main levée.


Je suis pour un moment dans les décals...Là j'ai mis les losanges d'intrados sous l'aile inférieure de Böhning. Ce sont mes losanges "maison", avec les bandelettes de nervures pré-imprimée avec, donc un gain de temps énorme.
Je trouve toujours çà dommage que les losanges d'intrados soient si peu visibles une fois l'avion sur ses roues.


Du coup j'ai eu l'idée de monter l'Albatros D-Va de Udet comme sur cette photo. Là, les losanges d'intrados seront mis en valeur...

c'est sur que ça se verra, mais c'est pas une position très catholique ... euh et en plus tu devra casser l'hélice et le train d'atterrissage ?????

Udet était un acrobate complètement fêlé. Il a dû casser beaucoup de bois dans sa carrière. l'avantage de cette photo est surtout que les losanges d'intrados seront vraiment mis en avant, et que l'avion est entier et presque intact. Pourtant à mon avis il est bon pour la casse car le dièdre de l'aile inférieure est complètement faussé, et le moteur a dû s'arracher de ses supports car l'hélice est décalée par rapport au fuselage. Question dégâts il n'y a en fait pas grand'chose: gouvernail tordu, casserole écrasée et roue gauche arrachée. La traverse du train est éclatée, ce qui ne devrait pas être insurmontable à faire.

En fait j'avais prévu de faire cet Albatros D-V (mais sur ses roues), avant de changer d'avis pour celui de Lörzer, puisqu'entretemps j'ai trouvé la maquette du Siemens-Schukert D-III rouge d'Udet.

Mais cet avion est intéressant car c'est un des premiers D-Va avec les câbles d'ailerons qui passent par l'aile inférieure, mais sans les renforts de mâts externes. Et ces détails sont très visibles sur cette photo qui garantit l'identification du modèle. Il y a en plus au moins 2 ou 3 autres photos de cet avion. Comme j'ai prévu de faire un Albatros D-Va rouge et blanc au début de l'année prochaine, un ou deux çà ne change pas grand'chose, j'ai même 2 moteurs Mercedes construits et peints d'avance...

A propos de losanges d'intrados, j'ai mis ceux de l'aile supérieure. Un peu de découpage autour du radiateur mais mon système de découpe et de bandelettes pré-imprimées m'a fait gagner un temps fou par rapport à mon premier WWI à losanges.

J'ai eu l'idée d'imprimer l'ombrage des nervures sur les losanges, ce qui donne çà: à gauche, losanges simples, à droite, avec ombrage des nervures pré-imprimé.

Mais j'ai déjà mis les losanges sur le Pfalz bleu...Donc j'ai imprimé un jeu d'ombrages de nervures que je vais tester sur le Pfalz à losanges. Dommage que je n'y aie pas pensé plus tôt, car là çà va me rajouter une couche de décals sur les ailes...On verra si çà vaut le coup. Du coup, je testerai aussi çà sur les deux autres peints en alu. En bas, une bande-échantillon de losanges d'intrados.


Les bandes noires terminées à la peinture sur le D-IIIa de von der Marwitz:


les ailes démontées du même avion, avec la nervure de jonction au fuselage percée et couleur bois. Les câbles d'ailerons seront ajoutés:


Losanges d'extrados sur le Pfalz de Böhning:


Fuselage et aile inférieure du D-III de Stark. On distingue les crochets pour les tendeurs de haubans sur l'aile.


Enfin, j'ai dû refaire les casseroles d'hélice. J'ai coupé les pales moulées avec (beurk), puis rajouté une plaque de CP à la base et mis en forme pour arriver au diamètre correct par rapport à l'avant du capot. Ensuite le tout a été évidé à la fraise conique, et les passages des pales ont été creusés:

très beau travail, d'une précision et d'une réalisation hors du commun ! je me régale

Merci. je suis obligé d'être précis vu la petite taille des bidules...Mais il y a quand même des merdouilles ici ou là, presque toujours dues à des petites erreurs techniques qui pourraient être évitées. Des réactions d'une peinture avec une autre, des masques pas étanches à 100%, etc

J'avance doucement. Le problème de toutes les petites tâches à faire sur des biplans short-run, est qu'elles sont ici multipliées par trois, et çà traine en longueur (ajustement des traverses sur les jambes de train, décoration des roues, des mâts (qui comportent tous des repères, le n° de série et le logo Pfalz), etc.

Voici par exemple les jambes de train améliorées par l'ajout de tiges de cuivre aux points de fixation. Plusieurs se sont cassées pendant les manips, ces pièces (ainsi que les mâts) sont très fragiles au 1/72. J'envisage de refaire ces pièces en profilés de laiton sur les prochains montages.



Une bonne illustration de toutes ces petites choses est aussi cette vue d'ensemble des accessoires du dio:

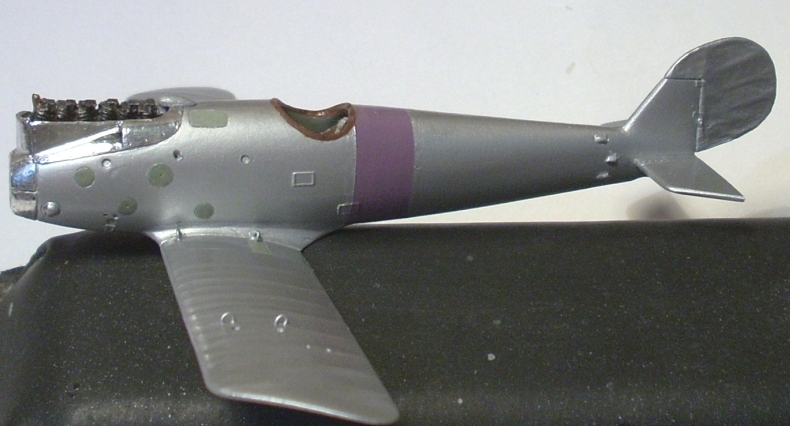

Le plus spectaculaire progrès est la pose des décos complètes. Sur l'avion à bande mauve (Stark) on notera la profondeur, pièce en scratch "entoilée" au papier à cigarette, qui restera telle quelle pour simuler une pièce fraîchement remplacée et montrer la structure. Elle a été peinte avec un mélange de beige et de vernis brillant formant un "enduit" translucide:


Les ailes supérieures décorées montrent le contraste flagrant entre la peinture alu qui fait ressortir le moindre relief, et les losanges qui au contraire, les estompent totalement. Il faudra donc appliquer un post-ombrage à l'huile autour des nervures, et j'aurais gagné beaucoup de temps à le représenter directement sur le décal. Je testerai cet effet avec mon prochain montage WWI, en espérant que çà fonctionne.

Salut Vincent, meilleurs vœux de santé et de réussite pour 2015!

J'avais loupé un de tes posts apparemment.....

vincentm a écrit:

J'ai eu l'idée d'imprimer l'ombrage des nervures sur les losanges, ce qui donne çà: à gauche, losanges simples, à droite, avec ombrage des nervures pré-imprimé.

Mais j'ai déjà mis les losanges sur le Pfalz bleu...Donc j'ai imprimé un jeu d'ombrages de nervures que je vais tester sur le Pfalz à losanges. Dommage que je n'y aie pas pensé plus tôt, car là çà va me rajouter une couche de décals sur les ailes...On verra si çà vaut le coup. ......

Pourquoi ne pas faire comme sur mon Nieuport et le Sopwith de Francine, poser une fine bande de cache et pulvériser un ombrage de noir très dilué de part et d'autre des bandes caches pour reproduire l'ombrage?
Pour le reste, il y en a qui s'extasient sur le montage de mon Stirling, mais je suis loin derrière toi au niveau folie du scratch et de la rectification!!! Tu m'inspires, tu m'inspires         !!!

Bonne année aussi à toi et Francine!

C'est que...justement le but est d'éviter de faire l'ombrage à la peinture. Et surtout de mettre du scotch de masquage sur une surface de décals, car le risque d'arrachement existe. Autres avantages: pas d'aéro à nettoyer, et l'ombrage étant fait dans un logiciel d'image, je peux me gourrer, il suffit de faire Ctrl-Z à chaque erreur...

J'ai aussi téléchargé des skins pour Rise Of Flight, en espérant y trouver les techniques utilisées par les graphistes pour rendre ces effets, et notamment une sorte de "marbrage" de la toile. Cà donne une impression de vieillissement irrégulier qui est pas mal du tout.

C'est sûr que sur de la décal, le tape c'est chaud!

J'attends donc de voir la suite....!

meilleurs voeux pour toi Vincent et tous tes proches.

Quand je vois ce que vous faites tous les deux ça donne le blouse et l'envie de raccrocher. Je sais pas ou vous pouvez trouver toutes ses idées. Le résultat est impressionnant l'un comme l'autre. Rien ne vous arrête ..........

Merci, et bonne année à toi aussi. Comme je l'ai déjà dit, j'adore expérimenter ou détourner l'utilisation de certaines choses. Je le faisais en musique ou en jeux vidéo (j'ai passé des mois à créer la fameuse Tyrrell à 6 roues). Sur ce montage, j'ai défriché des trucs intéressants et nouveaux pour moi (d'autres l'ont déjà fait) comme les panneaux en alu adhésif ou l'entoilage en papier à cigarette. Cà resservira.

flyingtiger a écrit:

meilleurs voeux pour toi Vincent et tous tes proches.

Quand je vois ce que vous faites tous les deux ça donne le blouse et l'envie de raccrocher. Je sais pas ou vous pouvez trouver toutes ses idées. Le résultat est impressionnant l'un comme l'autre. Rien ne vous arrête ..........

ça serait triste de raccrocher quand on voit tes belles décos spéciales.
Tu devrais te monter un "what if" et laisser délirer ton imagination, ça te donnerait des idées.

Pour m'aider à avoir des idées, je fume de la vodka et je bois des herbes de Provence (ou l'inverse selon l'ambiance). Dernières élucubrations en date: transposition des techniques de jeux vidéo sur les décals. Extrait de la planche de mes prochains Albatros:

Indéniablement, ça le fait! Pourquoi les fabricants de décals n'y ont jamais pensé?????? Peut-être parce qu'ils ne montent pas de maquettes!

Peut-être que certains y ont pensé mais que çà ne se vend pas, les maquettistes préfèrent peut-être doser eux-même leur ombrage...Peut-être que c'est une sorte de produit trop spécifique à un kit et une seule marque (à cause de l'espacement des nervures)...donc pas rentable.

C'est le fruit du croisement de mes expériences en jeu vidéo et en modélisme, mais je ne suis pas le seul à faire les deux: il y a pas mal de maquettistes chez les pilotes "virtuels", et pas mal de pilotes virtuels chez les maquettistes. Donc d'autres ont dû y penser, mais il est vrai que c'est surtout applicable sur les camouflages à losanges car c'est un des rares cas où on recouvre des parties entières d'une maquette de décal.

Je viens de couler le plâtre dans le dio et d'y marquer des traces de roues, maintenant il faut attendre un séchage complet pour commencer à peindre.

J'ai fait quelques photos des derniers détails ajoutés avant de passer à la patine puis la pose des ailes supérieures. Sur le D-IIIa de von der Marwitz: câbles de commande de la profondeur et du gouvernail, installation des mitrailleuses Spandaus, du pare-brise rabattable typique de certains Pfalz (scratch), et de l'échappement. J'ai dérivé la technique de peinture de celle d'un collègue maquettiste: fond alu (pour donner un aspect métallique), puis burnt metal (Metalizer) mélangé à un peu de bleu et de rouge, enfin jus de Humbrol 70 pour les trace de rouille:


Sur le D-III de Stark: déchirures de l'entoilage du gouvernail (impacts de balles perdues), pare-brise classique (scratch) et tubes des Spandaus, qui sont noyées dans le fuselage sur cette version:


Sur le D-IIIa de Böhning: viseur téléscopique au-dessus des Spandaus (scratch), pare-brise échancré (idem), conduits d'alimentation des mitrailleuses, et enfin fusées éclairantes. D'après les couleurs sur les photos d'époque et l'usage de ces fusées, j'ai pensé que deux étaient blanches (ou peut-être jaunes), et celle du milieu, rouge. La ceinture de fixation est en alu plié.


Sur les ailes supérieures: fixation des vases d'expansion sur les radiateurs, de la poignée du clapet du radiateur, et sur l'aile de Böhning à losanges: un rétroviseur caréné visible sur les photos de la machine. La partie réfléchissante a été découpée dans un bout d'hologramme d'une vieille carte bancaire. On remarquera les trous borgnes dans les losanges: j'ai percé le décal aux emplacements des trous de fixation des mâts, afin que la colle porte sur du plastique en-dessous et non sur le décal qui serait susceptible de se décoller ou se déchirer.


Enfin, tous les mâts en vrac: ils portent tous sur leur face externe le logo Pfalz, un repère de côté (L ou R) et le n° de série de l'avion:


Dans les jours qui viennent, je vais peaufiner la patine à l'huile des fuselages et des ailes supérieures séparément, puis pendant le séchage de tout çà, ce sera le découpage des gabarits de positionnement des ailes supérieures et enfin le moment fatidique: leur pose et la fixation des mâts...

NB: vous m'excuserez pour les photos légèrement floues. On dirait que la mise au point automatique de mon vieil APN est en train de rendre l'âme, et il a même fait planter mon PC à la première tentative de transfert des photos, je crois qu'il va être remplacé par le nouveau (qui me servait habituellement d'ailleurs). Je vais le démonter pour voir si les petits moteurs électriques sont réutilisables...(les scratcheurs recyclent tout) demon4
